Taken die de RigExpert AA-2000 analyzer kan uitvoeren
- Snelle check-out van een antenne
- Een antenne afstemmen op resonantie
- Vergelijking van kenmerken van een antenne voor en na een specifieke gebeurtenis (regen, orkaan, enz.)
- Coaxiale stubs* maken of hun parameters meten
- Kabeltesten en foutlocatie, meten van kabelverlies en karakteristieke impedantie
- Meten van capaciteit of inductantie van reactieve belastingen
*In microgolf- en radiofrequentietechniek is een stub of resonant stub een stuk kabel of golfgeleider dat slechts aan één uiteinde is aangesloten. Stubs worden vaak gebruikt in circuits voor het afstemmen van antenne-impedanties, frequentieselectieve filters en resonantiecircuits voor UHF-elektronische oscillatoren en RF-versterkers.

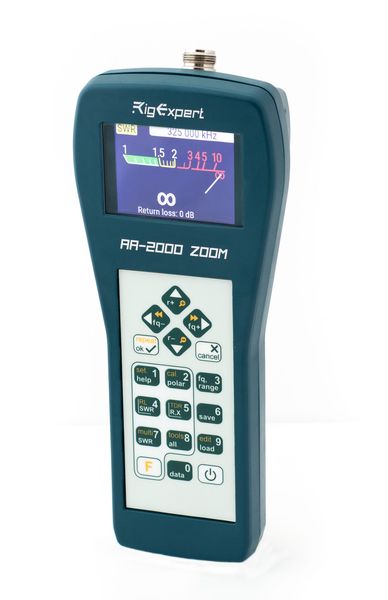

Kenmerken van de RigExpert AA-2000 antenne analyzer
- Frequentiebereik: 0,1 tot 2000 MHz
- Frequentie-invoer: 1 kHz resolutie
- Meting voor 25, 50, 75, 100, 150, 200, 300, 450 en 600 Ohm systemen
- SWR-meetbereik: 1 tot 100 in numerieke modi, 1 tot 10 in kaartmodi
- R- en X-bereik: 0...2000, -2000...2000
- Weergavemodi: SWR, retourverlies, R, X, Z, L, C, Magnitude en Phase Angle op een enkele frequentie, SWR-diagram (100 punten). SWR-grafiek op vaste HAM-banden door IARU-regio's (100 punten), Multé-modus, kabelgereedschap (snelheidsfactormetingen, kabellengtemeter, stub-tuner, kabelverliescontrole), TDR
- Optionele open-short-load kalibratie in SWR-, R-, X- of Smith/polaire grafiekgrafiekmodi
- 800*480 kleuren BlanView-display
- 6×3 toetsen op het waterdichte toetsenbord
- Meertalige menu's en helpschermen (Engels / Duits / Frans / Spaans / Portugees / Italiaans / Japans / Oekraïens / Russisch)
- USB-verbinding met een pc
- Bluetooth v. 4.2 (enkele modus, klasse B)
- Afmetingen: 23 x 10 x 5,5 cm (9x4x2”)
- Bedrijfstemperatuur: 0…40 °C (32…104 °F)
- Gewicht: 650 gram (23 oz)
RF-uitgang
- Vorm uitgangssignaal: vierkant, 0,1 tot 200 MHz. Voor hogere frequenties worden harmonischen van het hoofdsignaal gebruikt.
- Uitgangsvermogen: -10 dBm (bij 50 Ohm belasting)
Stroom
- Drie 1,2V, 1800…3000 mAh, Ni-MH-batterijen, type AA
- Maximaal 3 uur continu meten, max. 2 dagen in stand-bymodus wanneer volledig opgeladen batterijen worden gebruikt
- Wanneer de analysator is aangesloten op een pc of een DC-adapter met een USB-aansluiting, krijgt hij stroom van deze bronnen

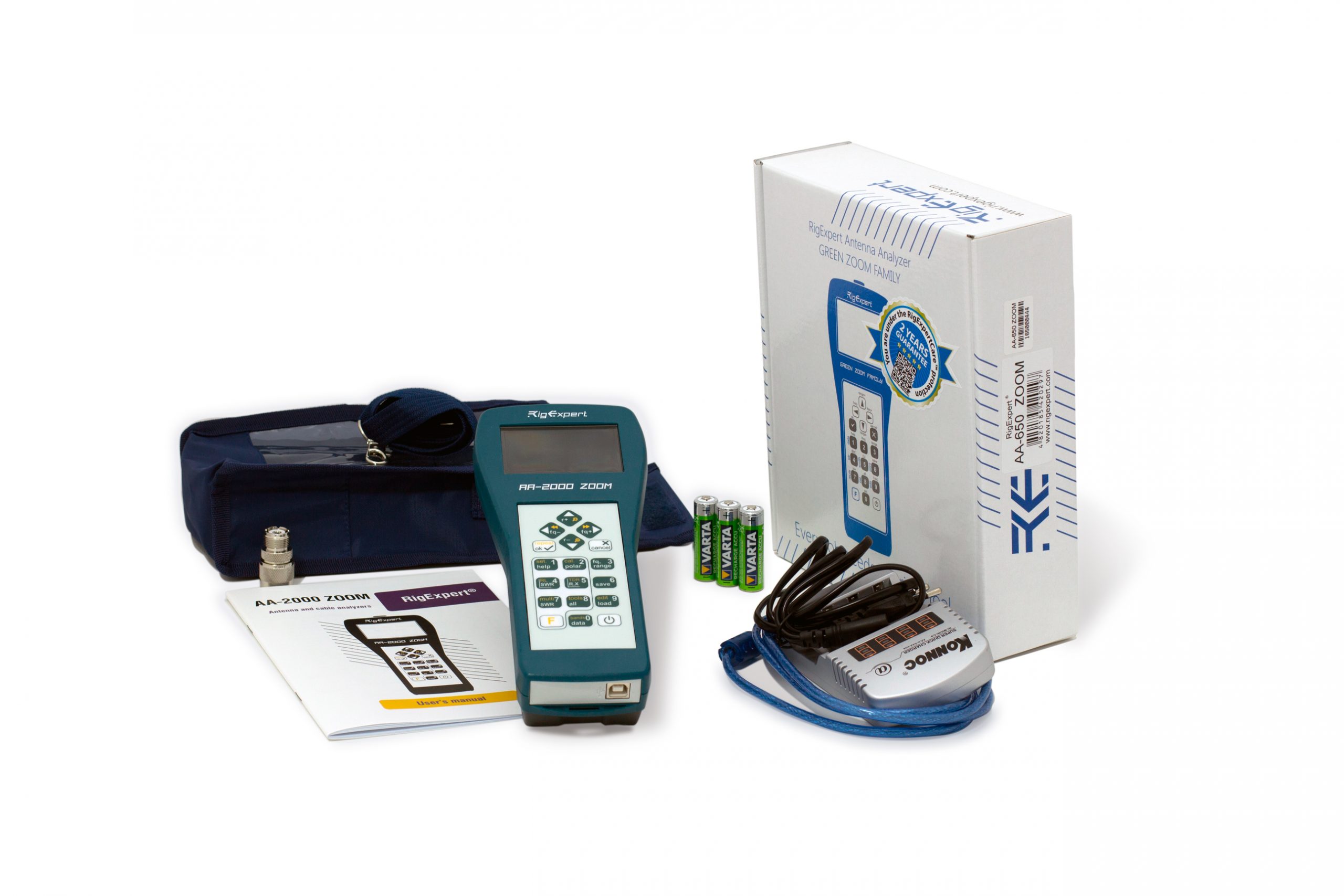

Inhoud verpakking
- 1x RigExpert AA-2000 ZOOM antenne analyzer
- 1x Soft case tasje
- 1x Batterijlader
- 1x Set oplaadbare batterijen
- 1x USB-kabel
- 1x Adapter van N-Male naar UHF-Female (SO239)
- 1x Handleiding
