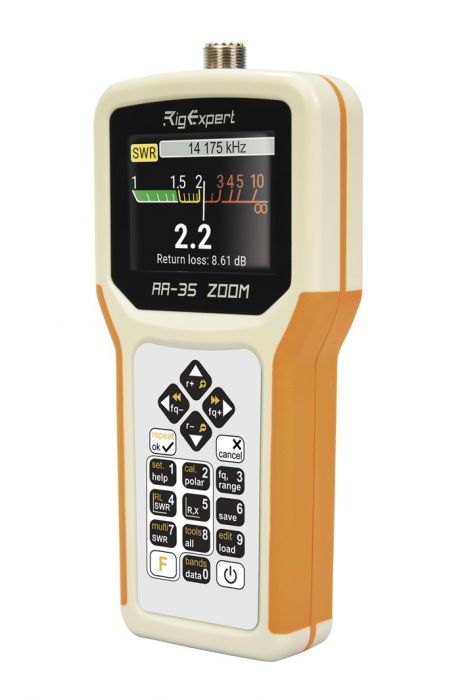

Kenmerken van de RigExpert AA-35 Zoom analyzer
- De volgende taken kunnen eenvoudig worden uitgevoerd met deze analyser:
- Snelle check-out van een antenne
- Een antenne afstemmen op resonantie
- Vergelijking van kenmerken van een antenne voor en na een specifieke gebeurtenis zoals hevige regen- en/of onweersbui, storm, tornado, orkaan, enz.
- Coaxiale *stubs* maken of hun parameters meten
- Kabeltesten en foutlocatie, meten van kabelverlies en karakteristieke impedantie
- Meten van capaciteit of inductantie van reactieve belastingen
*Stubs zijn korte aftakking van een hoofdkabel; het uiteinde wordt vaak verzegeld totdat het op een later tijdstip wordt gebruikt. Paren in de stub worden afgestoten paren genoemd.
Technische kenmerken van de RigExpert AA-35 Zoom
- Frequentiebereik: 0,06 tot 35 MHz
- Frequentie-invoer: 1 kHz resolutie
- Meting voor 25, 50, 75 en 100 Ohm systemen
- SWR-meetbereik: 1 tot 100 in numerieke modi, 1 tot 10 in kaartmodi
- SWR-weergave: numerieke of analoge indicator
- R- en X-bereik: 0…10000, -10000…10000 in numerieke modi, 0…1000, -1000…1000 in grafiekmodi
- 320×240 kleuren TFT-scherm
- 6×3 toetsen op het waterdichte toetsenbord
- Meertalige menu's en helpschermen
- USB-verbinding met een PCAlgemeen:
- Afmetingen: 103 mm x 207 mm x 37 mm (4,1 inch x 8,1 inch x 1,4 inch)
- Bedrijfstemperatuur: 0…40 °C (32…104 °F)
- Gewicht: 310 gram (10,9 Oz) zonder batterijen
Weergave modi RigExpert AA-35 Zoom
- SWR op enkele frequentie
- SWR, retourverlies, R, X, Z, L, C en fasehoek bij enkele frequentie
- SWR-grafiek, 100 punten
- R, X-grafiek, 100 punten10 slots om meetresultaten op te slaan
RF-uitgang
- Type connector: UHF (SO-239)
- Vorm uitgangssignaal: vierkant, 0,06 tot 35 MHz
- Uitgangsvermogen: +13 dBm (bij 50 Ohm belasting)
Stroom
- Twee 1.5V alkaline batterijen, type AA
- Maximaal 4 uur continu meten, max. 2 dagen in stand-bymodus wanneer volledig opgeladen batterijen worden gebruikt
- Wanneer de analysator is aangesloten op een pc of een DC-adapter met USB-aansluiting, krijgt deze stroom van deze bronnen
Inhoud verpakking
- 1x RigExpert AA-35 ZOOM analyzer
- 1x Zacht hoesje
- 1x USB-kabel
- 1x set Alkaline batterijen
- 1x Handleiding
